Como identificar com precisão modelos de rolamentos rígidos de esferas em aço inoxidável usando um calibrador Vernier?

Na manutenção de rotina e no reparo mecânico de equipamentos industriais, identificar e substituir rolamentos com precisão é uma etapa crítica para garantir uma operação estável. Devido ao desgaste prolongado ou à contaminação por óleo e graxa, as marcações gravadas a laser nas superfícies de muitos rolamentos rígidos de esferas de aço inoxidável pode ficar ilegível. Conseqüentemente, determinar o modelo preciso do rolamento por meio de medição física tornou-se uma habilidade essencial para engenheiros.

Este artigo fornecerá um guia detalhado sobre como identificar com rapidez e precisão o modelo de um rolamento rígido de esferas de aço inoxidável - usando nada mais do que um paquímetro - medindo seu diâmetro interno, diâmetro externo e largura .

Ferramentas de medição e parâmetros básicos

Para identificar com precisão um modelo de rolamento, devemos primeiro preparar um modelo de alta precisão paquímetro . Durante o processo de medição, precisamos obter os três pontos de dados principais a seguir:

1. Diâmetro interno (d): Determina o tamanho do eixo ao qual o rolamento se encaixa e também é o parâmetro mais crítico para derivar o sufixo do número do modelo do rolamento.

2. Diâmetro Externo (D): Determina o tamanho do furo de montagem do rolamento.

3. Largura/Espessura (B): A dimensão axial do rolamento.

Nas convenções de nomenclatura para rolamentos rígidos de esferas de aço inoxidável (por exemplo, S6004-ZZ), o prefixo "S" indica o material de aço inoxidável, enquanto o sufixo "ZZ" indica blindagens metálicas de dupla face. Os números intermediários (como 6004), entretanto, são a chave para as dimensões do rolamento.

Paquímetro Vernier

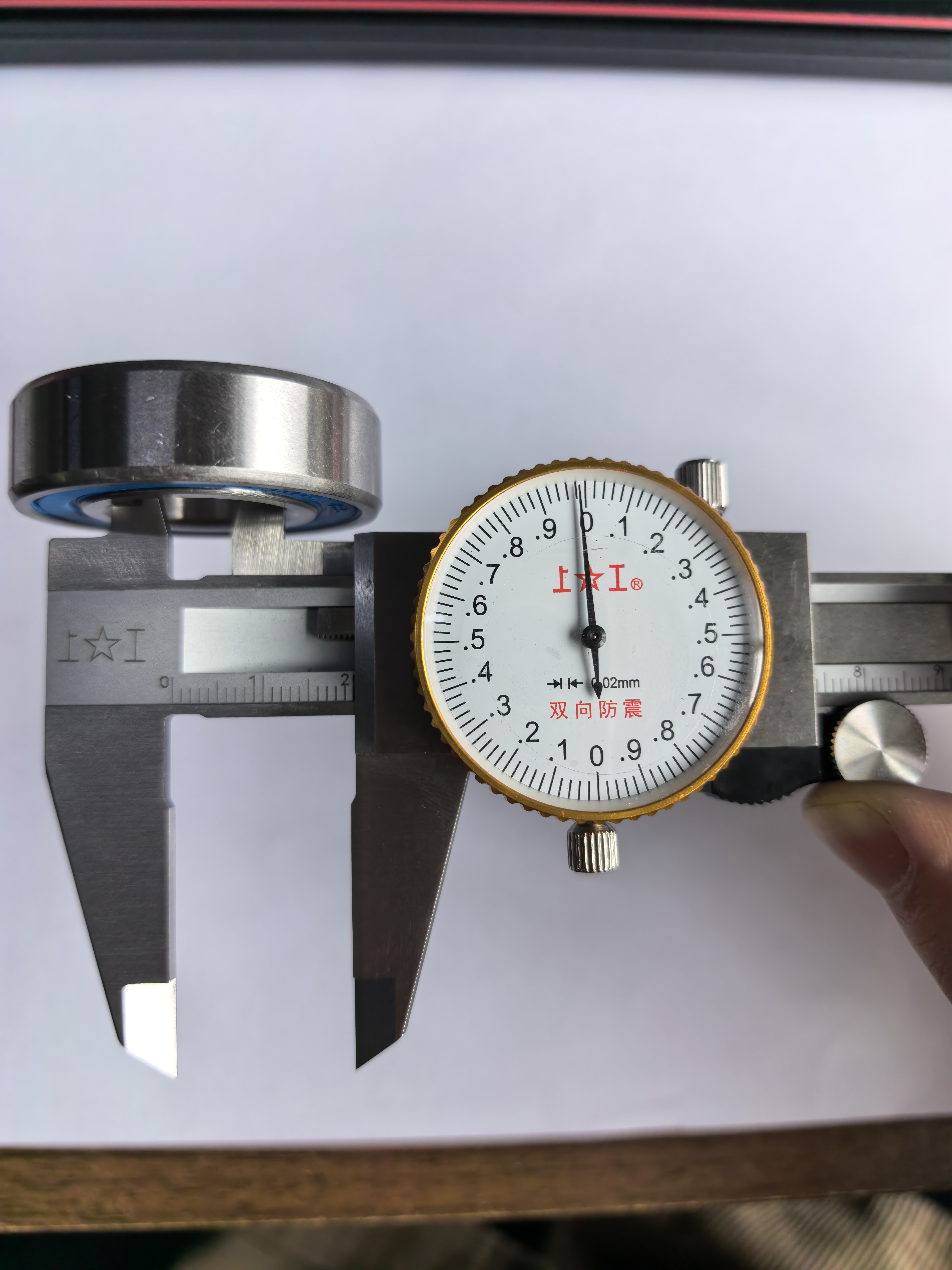

Medição do diâmetro interno

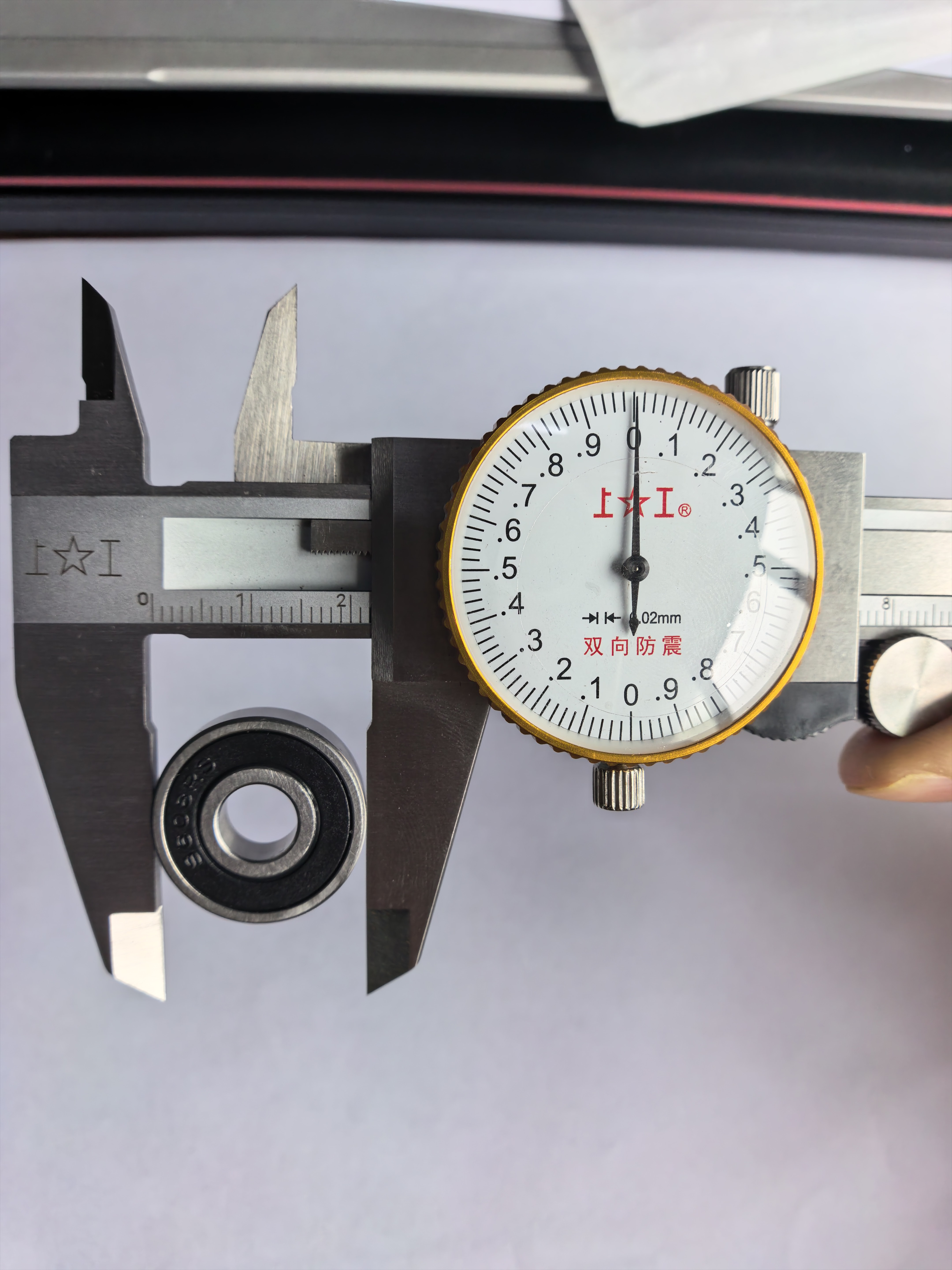

Medição do diâmetro externo

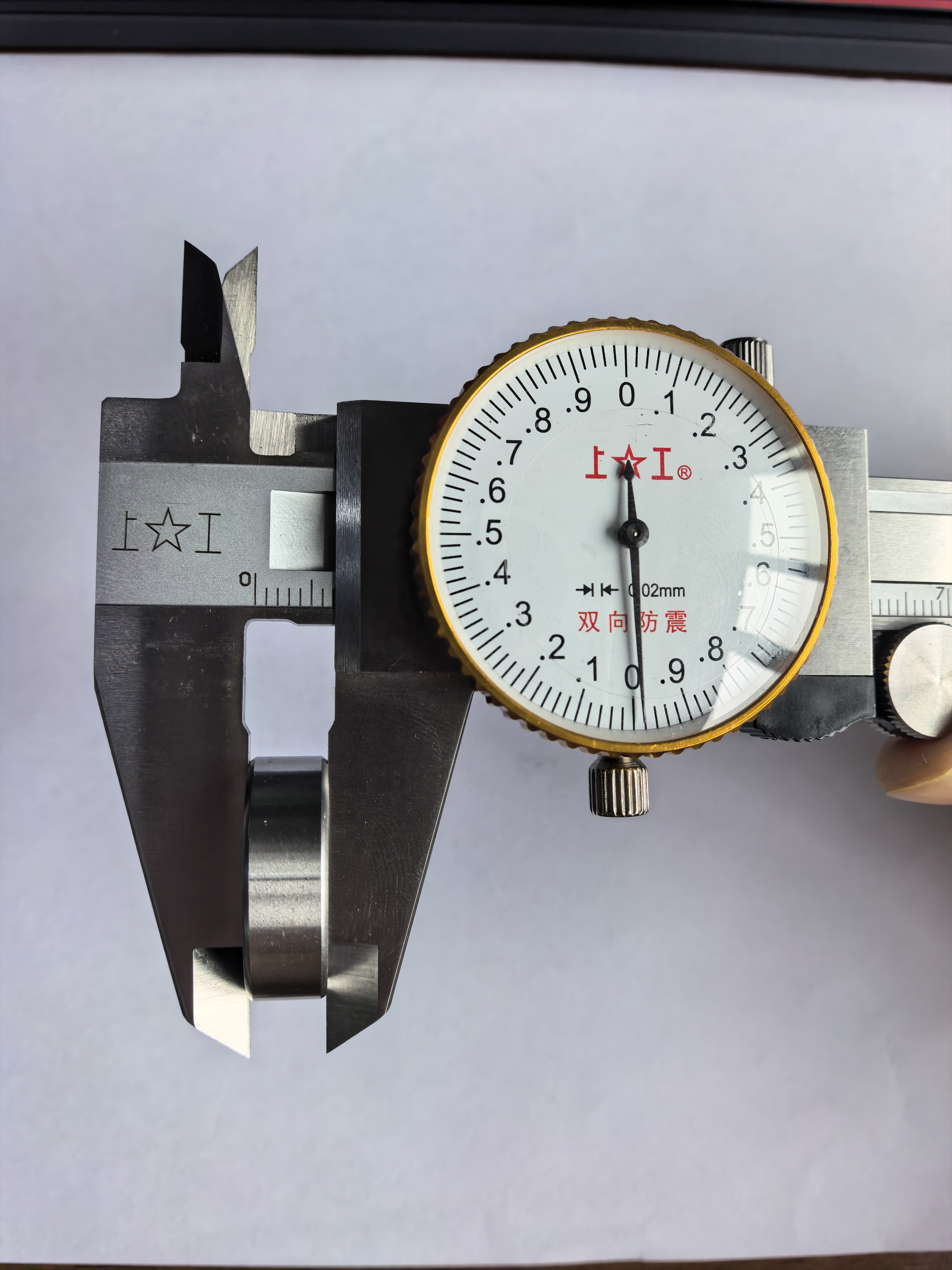

Medição de largura/espessura

Métodos para identificar rolamentos modelo de 4 dígitos

Para rolamentos rígidos de esferas designados por um código de quatro dígitos (por exemplo, as séries S60xx, S62xx e S63xx), há uma correspondência estrita entre o diâmetro interno e os dígitos finais do número do modelo. Classificamos esse relacionamento em dois cenários: a “Fórmula Padrão” e os “Sufixos Especiais”.

Caixa Padrão: Aplicável a modelos com sufixo ≥ 04 (Diâmetro Interno ≥ 20 mm)

Quando o diâmetro interno do rolamento, medido com um paquímetro, é maior ou igual a 20 mm , você pode usar a fórmula clássica "dividir por 5":

Fórmula principal: Diâmetro interno medido do rolamento ÷ 5 = Dois últimos dígitos do número do modelo

Análise de Caso: S6004-ZZ — Se você medir o diâmetro interno de um rolamento de aço inoxidável usando um paquímetro e descobrir que ele está 20mm , você pode aplicar a seguinte fórmula: 20 ÷ 5 = 4 (produzindo o sufixo "04"). Avaliação Preliminar: O sufixo para este modelo de rolamento é 04. Posteriormente, tomando medidas adicionais do diâmetro externo (42 mm) e da largura (12mm) do rolamento e cruzando-as com uma tabela de tamanhos de rolamento padrão, você pode identificar de forma conclusiva o número completo do modelo do rolamento como S6004-ZZ .

Caso Especial: Aplicável a modelos com números finais 00, 01, 02 e 03

Observe que a regra de dividir o diâmetro interno por 5 não se aplica a rolamentos com códigos de sufixo variando de 00 a 03. Esses quatro tipos específicos de rolamentos constituem exceções aos padrões internacionais; suas dimensões de diâmetro interno são valores fixos que os engenheiros devem memorizar. Os valores específicos correspondentes são os seguintes:

Sufixo 00: Diâmetro interno fixado em 10mm (por exemplo, S6000)

Sufixo 01: Diâmetro interno fixado em 12 mm (por exemplo, S6001)

Sufixo 02: Diâmetro interno fixado em 15mm (por exemplo, S6002)

Sufixo 03: Diâmetro interno fixado em 17mm (por exemplo, S6003)

Se o diâmetro interno medido com um paquímetro corresponder a um dos quatro valores listados acima, combine-o diretamente com o sufixo correspondente; não use o método de divisão por 5.

Métodos para identificar rolamentos modelo de 3 dígitos (rolamentos miniatura/pequenos)

Para rolamentos rígidos de esferas de aço inoxidável miniatura ou pequenos, seus números de modelo normalmente consistem em três dígitos (por exemplo, S608, S626, etc.). Identificar esse tipo de rolamento é o mais simples; * *da mesma forma, a fórmula "dividir por 5" não pode ser aplicada. **

Regra básica: Diâmetro interno medido do rolamento = o último dígito do número do modelo

Análise de Caso: ** S608-ZZ ** — Se você usar um paquímetro para medir o diâmetro interno de um rolamento pequeno e descobrir que ele é ** 8mm **, então – com base nas convenções para designações de rolamentos de 3 dígitos – o diâmetro interno corresponde diretamente ao sufixo do número do modelo. Avaliação Preliminar: O sufixo deste rolamento é ** 8 **. Combinando isso com o diâmetro externo medido (22 mm) e largura (7 mm), o modelo pode ser confirmado como um rolamento miniatura comum ** S608-ZZ **.

Resumo e recomendações de seleção

Em resumo, as etapas para identificar o modelo de um rolamento rígido de esferas de aço inoxidável usando um paquímetro podem ser resumidas da seguinte forma:

Meça o diâmetro interno, determine o sufixo:

Se o diâmetro interno medido for um número de um único dígito (por exemplo, 8 mm), ele corresponderá aos dígitos finais de um número de modelo de 3 dígitos (por exemplo, 608).

Se o diâmetro interno medido for 10, 12, 15 ou 17 mm, corresponde aos sufixos especiais de 4 dígitos 00, 01, 02 e 03, respectivamente.

Se o diâmetro interno medido for ≥ 20 mm, use a fórmula ** Diâmetro interno ÷ 5 = Sufixo ** (por exemplo, 20 ÷ 5 = 04).

Meça o diâmetro externo e a largura para determinar a série:

Rolamentos com o mesmo diâmetro interno podem pertencer a séries diferentes – apresentando diâmetros externos e larguras variados – devido a diferenças na capacidade de carga (por exemplo, S6004, S6204, S6304, etc.). Portanto, o modelo específico deve ser identificado definitivamente através do cruzamento do diâmetro externo e da largura.

Ao dominar as técnicas de medição e cálculo mencionadas acima, você pode identificar facilmente a verdadeira identidade de um rolamento - mesmo um "simples" sem embalagem ou marcações - evitando assim as situações embaraçosas durante a manutenção do equipamento que surgem da compra do modelo errado ou da incapacidade de montar as peças corretamente.
